Muros inclinados en la herramienta unificada - HULC
Hace unos días me preguntó un joven compañero que ha empezado a utilizar la herramienta unificada cómo se define un muro inclinado. En ciert...
Hace unos días me preguntó un joven compañero que ha empezado a utilizar la herramienta unificada cómo se define un muro inclinado. En ciertas ocasiones nos encontramos que la composición constructiva es diferente en zonas de un mismo elemento o las condiciones del mismo varían y es necesario definir correctamente el modelo. En esta entrada explico un caso habitual, una rampa de garaje que hace que parte del elemento esté en contacto con el terreno y otra parte en contacto con el aire. Es muy sencillo, pero paso a explicarlo para que los que empiezan con la herramienta HULC (sobre todo los autodidactas) no pierdan tiempo en esto.
No obstante, al final de la entrada dejo un "bonus" explicando si merece la pena hacerlo, con un caso concreto de comprobación de HE1 - Ahorro de energía
Queremos modelizar el siguiente edificio:
Pero sabemos que cuando tenemos definida la planta, si la cota de ésta es mayor que 0,00m, el programa genera los cerramientos en contacto con el aire, de la siguiente manera:

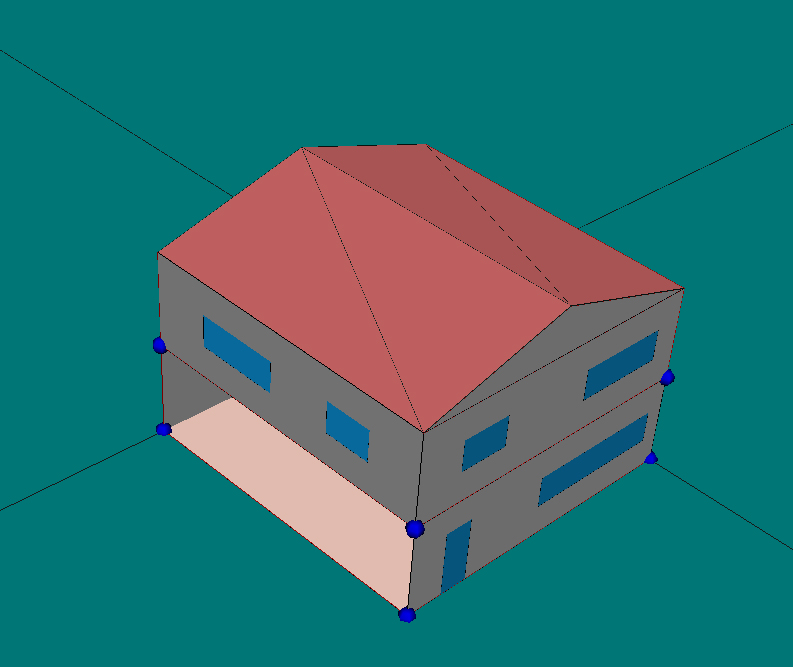

Lo que tenemos que hacer es borrar el cerramiento a modificar (botón derecho -> eliminar):
A continuación, dibujamos las lineas auxiliares verticales necesarias. En esta caso, no sería necesario dado que, por simplicar la explicación, vamos a suponer que la rampa de garaje va desde el vértice superior izquierdo del cerramiento al vértice inferior derecho. No obstante, dibujo una línea para ver el resultado (si la rampa tuviese un cambio de pendiente habría líneas auxiliares intermedias):
Ahora tenemos que crear a mano un cerramiento en contacto con el terreno. Pulsando el botón Cerramientos singulares, nos vamos al fondo (zona verde de la pantalla) y pulsamos el botón derecho del ratón, y elgimos Tipo de elemento -> Cerramiento en contacto con el terreno:
Una vez seleccionado, vamos pinchando en los vértices necesarios, siempre en sentido antihorario (para que el sentido de la normal al plano sea hacia el exterior) y sin repetir la selección de vértices:
Para terminar, volvemos a pulsar el botón Cerramientos singulares y pinchando en el fondo verde con el botón derecho, seccionamos Tipo de elemento -> Cerramiento Exterior:
Y dibujamos el cerramiento con el mismo criterio comentado anteriormente:
Una vez explicado el ejemplo, es necesario aclarar dos cosas:
1º) Si la fachada modificada tiene alguna ventana o puerta saldrá inclianda cuando la dibujemos, con sus lados perpendiculares y paralelos a la linea inclinada. Es necesario recordar que el modelo de simulación térmica no es una infografía del edificio y hay cosas que, a veces, no quedan "bonitas" sin que ello implique que están mal.
2º) Viendo que las transmitancias térmicas límite para fachadas y cerramientos en contacto con el terreno comprobamos que son las mismas, podríamos plantearnos, ¿tiene sentido perder el tiempo definiendo lo descrito anteriormente? Recordemos que el programa nos comparará con un edificio de referencia que tendrá para cada zona climática esas transmitancias de referencia de las tablas.
Por ejemplo, estas son las de la zona A3:
La respuesta es SÍ, dado que la transmitancia de un elemento en contacto con el terreno no se calcula exclusivamente por la suma de las resistencias térmicas de las capas y de las resistencias térmicas superficiales. De esta forma, al cambiar el cerramiento exterior por el cerramiento en contacto con el terreno estamos mejorando la envolvente o, mejor dicho, estamos mejorando el comportamiento térmico de la envolvente (aunque las capas de materiales sean las mismas, la transmitancia térmica será inferior para el elemento en contacto con el terreno que para el cerramiento exterior). Podemos verlo en el siguiente ejemplo, en el que se han cambiado las fachadas por cerramientos en contacto con el terreno manteniendo la misma composición constructiva:
Resultados del edificio con fachadas al exterior:
Resultados del edificio con cerramientos en contacto con el terreno:
